Виброизоляторы ДО
  • Предназначение: для уменьшения динамических усилий;

  • Материал изготовления - резиновая смесь 51-1562 ТУ105 1325-79.;

Заказать в 1 клик

• Виброизоляторы ДО — предназначаются для уменьшения динамических усилий, передающихся от установленных вентиляторов радиальных и другого оборудования.
• Виброизоляторы ВР — используются для комплектации взрывозащищенных промышленных вентиляторов. Материал изготовления — резиновая смесь 51-1562 ТУ105 1325-79.

Виброизоляторы марки ВР

Виброизоляторы резиновые сложной формы типа ВР предназначены для работы в качестве основных упругих связей между колеблющимися и неподвижными частями машин, а также для виброизоляции машин. Данный тип виброизоляторов представляет собой резиновый бочонок, выполненный с использованием резиновых виброгасителей и предназначенный для уменьшения динамических усилий, которые передаются от установленного агрегата.
Применяются, в основном, для комплектации вентиляционных агрегатов во взрывозащищенном исполнении. Связано это с диэлектрическими свойствами резиновой смеси, из которой изготавливаются виброизоляторы типа ВР.

В вентиляторном производстве данные виброизоляторы применяются в качестве дополнительных элементов конструкций вентиляторов с целью уменьшения механических и акустических вибраций, которые возникают при работе электродвигателей и передаются через вентиляционный агрегат в окружающее пространство. Эти вибрации негативно влияют не только на работу самого вентилятора, но и на систему, где он установлен.

Технические характеристики резиновых виброизоляторов марки ВР

Тип виброизолятораВертикальная жесткость, кН/мВысота в свободном состоянии, мм Деформация рабочая, ммДеформация предельная, ммНагрузка рабочая, кННагрузка предельная, кНD, мм
ВР 20125808120,250,478
ВР 20250808120,50,870
ВР 2031008081211,660

Виброизоляторы марки ДО
Виброизоляторы ДО предназначены для уменьшения динамических усилий, передающихся от установленных вентиляторов и другого оборудования.

Примечание:

Технические характеристики виброизоляторов марки ДО

МаркаРабочая (Рраб.)Предель-ная (Рпр.)Верти-кальная жесткость, кг/см2Высота в свобод-ном состоя-нии, мм(Рраб.)(Рпр.)Число рабочих витковМасса, кг
До3812,215,24,5722733,75,60,3
Д03921,927,36,192,536455,60,4
ДО4033,942,48,111341,7525,61
Д0415467,415,412943,4545,61
Д04294,2117,716,517057,2725,61,8
Д043164,820629,419256705,62,4
Д044238,4297,935,722666,5835,63,65
Д045372,846644,528184,51065,66,45

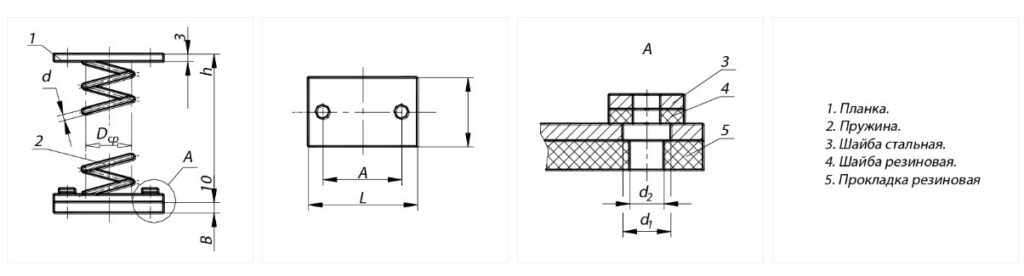

Габаритные и присоединительные размеры виброизолятора

Размеры

LABDсрdd 1d 2
1007060303128,5
1108070404128,5
13010090505128,9
130100905461410,5
1501201107281410,5
16013012080101410,5
18015014096121410,5
220180170120151612,5
